Keukenscharnieren

Bodemplaat afneembaar?

Een potscharnier waarbij de bevestingsplaat los te maken is van het scharnier zelf heeft een afneembare bodemplaat. Het is dan afneembaar middels een los te draaien schroef of een drukknop (clip-on). Clip-on is het fijnste, omdat er dan geen schroef losgedraaid hoeft te worden. Met een afneembare bodemplaat is het grote voordeel dat het deurtje heel makkelijk uit de kast kan worden genomen. Dit is erg handig tijdens het monteren.

Scharnier type

Er worden in de meubeltechniek verschillende benamingen gebruikt voor de verschillende scharniertypen. Hieronder zijn de meest gebruikelijke opgesomd. Dikgedrukt is de term die wij zelf hanteren.

Voorliggend/ opdek:
hier ligt de kastdeur volledig voor de kast. De deur is meestal iets smaller dan de kast (ca 4-5mm). Zie afbeelding A.

Middenwand/ halfvoorliggend/ half opdek:
hier ligt de kastdeur half op de kast. Dit gebeurd bijvoorbeeld wanneer er 2 scharnieren bevestigd zijn aan 1 zijwand. Zie afbeelding B.

Binnenliggend/ inliggend:
hier ligt de kastdeur tussen de zijwanden van de kast en valt het deurtje als het ware in de kast i.p.v. dat deze “op de kast” ligt. Zie afbeelding C.

Kaderscharnier/ hoekkastscharnier:
hier ligt het deurtje in het verlengde van het kastvlak. Zie afbeelding D.

Montage

Bij zijmontage wordt de geleider tegen de zijkant van de lade gemonteerd. Deze is dus altijd zichtbaar wanneer de lade open is. Bij bodemmontage schuift een vierkant kokerprofiel uit de hoofdgeleider in de kast waar de lade overheen valt. De lade wordt dan aan de onderkant ondersteund en de ladegeleider is hierdoor ook verborgen voor het oog.

Uitstoot lengte

Totale afstand welke een snapper het deurtje naar buiten kan drukken wanneer deze na indrukken wordt ontgrendeld.

Stelruimte

Dit is de maximale afstand waarbinnen de uitstootlengte van een snapper kan worden gewijzigd. Zo kan er worden gevarieerd hoeveel het deurtje wordt open gedrukt.

Potgat diameter

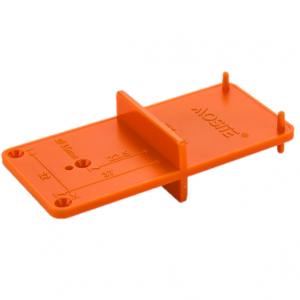

Dit is de diameter van het gat in een kast- of keukendeurtje waar het potscharnier in komt te liggen. Dit is meestal 26mm of 35mm. Deze gaten kunnen worden geboord met onze forstnerboren /scharnierboren.

Openingshoek

Totale hoek dat de deur met een specifiek scharnier kan worden geopend.
