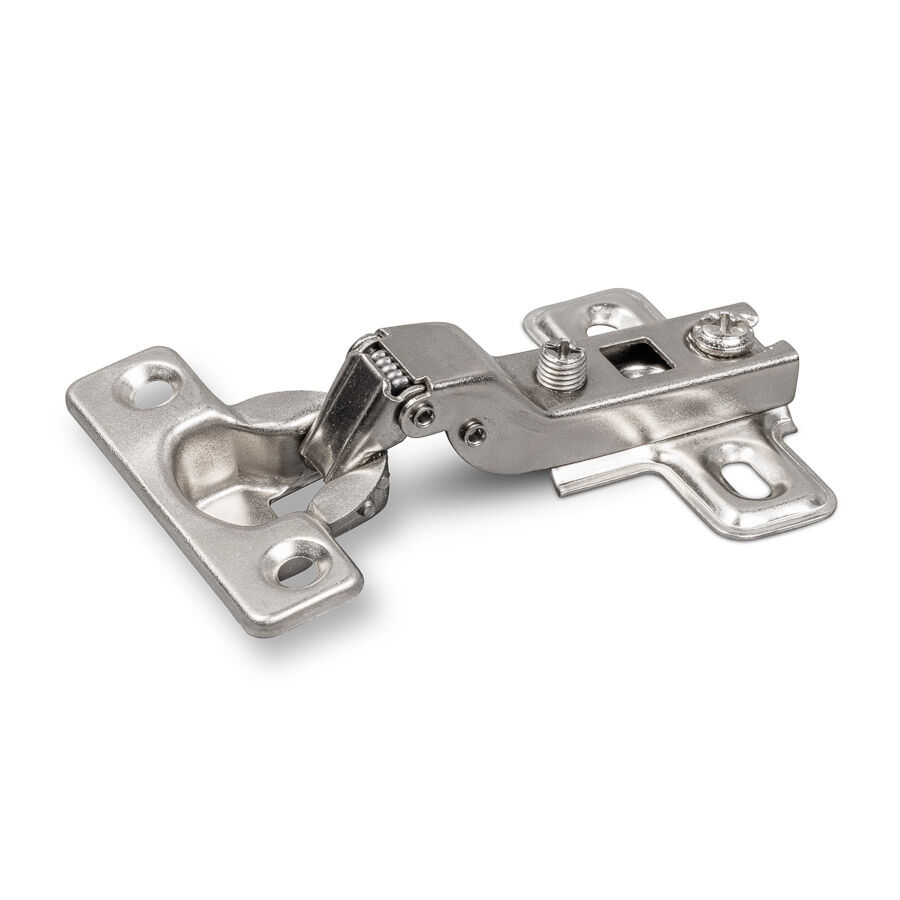

Standaard scharnier middenwand 95°

SKU
F818
 0,99
  • Koop 10 voor  0,94 en bespaar 5%
  • Koop 20 voor  0,91 en bespaar 8%
Bestel meteen:
Op voorraad
  • Voor 15:00 besteld is vandaag verzonden!
  • Gratis verzending vanaf € 99,-
  • 14 dagen geldteruggarantie
  • 0% BTW voor bedrijven uit België

Middenwand Scharnier

Dit standaard scharnier is één van de goedkoopste middenwand scharnieren. Dit is een middenwand scharnier met een openingshoek van 95 graden. Het is erg handig dat de bodem van het scharnier los te schroeven is. Hierdoor kan het ene deel van het scharnier aan de kast worden bevestigd en het andere deel aan de deur. Dit scheelt een hoop moeite!



Montage

De potmaat van dit scharnier is 26mm en de boordiepte minimaal 10,5mm. Door middel van het klikmechanisme is dit scharnier erg makkelijk te bevestigen. Ook is het scharnier gemakkelijk af te stellen door middel van slobgaten.

De meeste mensen gebruiken de standaard montageplaat met een waarde D=0. Mocht u wel een montageplaatje nodig hebben dan kunt u hieronder het verband zien tussen het montageplaatje (D), de overligging en de boorafstand (C). Let wel op dat u langere schroeven nodig heeft wanneer u een dikkere montageplaat gebruikt.

Stel, je hebt een wand met een dikte van 18mm, je montageplaatje heeft een waarde D=0 en je wilt dat er een kier van 1mm zit tussen beide deuren. (K=1). In dit geval moet de waarde van de overligging de helft zijn van de dikte van de wand (18 / 2 = 9) – de helft van de kier, k (1 / 2 = 0,5). De overligging is dus: 9 – 0,5 = 8,5mm. In dit geval is de afstand van het potgat vanaf de rand, C=6mm.

 Overligging  C=3  C=4  C=5  C=6  C=7
 D=0  5,5  6,5  7,5  8,5  9,5



 C: potafstand  3–7mm
 P: boordiepte pot  ≥10,5mm
 X: potdiameter  26mm
 Y: boorafstand  38mm
 L: Lengte  37mm
 B: Afstand gaten bodemplaat  32mm









Doormiddel van de stelschroeven is het mogelijk om de scharnier na het bevestigen nog af te stellen zodat de kastdeur netjes recht hangt.


Meer informatie
EAN Intern 6017435964917
Verkocht per Stuk
Inclusief bodemplaat Ja
Scharnier type Middenwand
Geschikt voor vochtige ruimte Ja
Met excenterschroef Nee
Openingshoek 95°
Standaard Ja
Push to open Nee
Softclose Nee
Deurdikte 12-20 mm
Potgat diameter 26 mm
Montage Inboren
Materiaal Staal
Bodemplaat afneembaar? Ja opschroef
Schroeven meegeleverd? Nee
