Gasdrukdemper – Gedempt openen – 120N Omlaag

Gasdrukdemper – Gedempt openen – 120N Omlaag

In moderne keukens vinden we steeds vaker gasdrukdempers. Deze gasdrukdemper is geschikt voor kleppen van hout en voor kleppen met aluminiumkader.

Technische informatie

Bij het aanschaffen van een gasdrukdemper is het belangrijk om de lengte en het gewicht van de klep te weten. In de tabel hieronder kan worden bepaald welke gasdrukveer je nodig hebt bij verschillende kleppen bij de gewenste maximale openingshoek. Gasdrukdempers zijn ontworpen om een klep langzaam omlaag te laten bewegen. Gasdrukveren duwen een klep juist omhoog. De informatie hier benden geldt voor gasdrukveren en gasdrukdempers.

Opmerking: de tabel hierboven is van toepassing bij het gebruik van één gasdrukveer. Het draagvermogen verdubbelt bij gebruik van twee gasdrukveren. Het is aanbevolen om twee gasdrukveren te gebruiken voor een parallelle en synchrone openingswerking van de klep.

Montage

Voorbereiding

• Zorg dat de gasveer in de ingeschoven stand is.
• Kies de juiste eindbevestigingen (bijv. kogelgewrichten, oogjes).

Stap-voor-stap installatie

1. Bepaal de bevestigingspunten

• Identificeer de vaste en beweegbare delen waar de gasveer aan bevestigd moet worden.

2. Meet en aligneer

• Meet de afstand tussen de bevestigingspunten en zorg dat de gasveer de juiste lengte heeft.

3. Bevestig de eindbevestigingen

• Bevestig de eindbevestigingen aan de gasveer. Gebruik bijvoorbeeld kogelgewrichten om onevenmatige slijtage van de pistonstang en de afdichtingen te voorkomen.

4. Monteer de gasveer

• Bevestig een einde van de gasveer aan het vaste deel en het andere einde aan het beweegbare deel. Zorg dat de pistonstang omlaag wijst (binnen 60 graden van de verticale) voor optimale smering en minimale slijtage.
• Specifiek voor Down Spring: Zorg ervoor dat de gasveer zo gemonteerd wordt dat de kracht omlaag werkt, wat meestal betekent dat de pistonstang naar beneden gericht is wanneer de gasveer in de ingeschoven stand is.

5. Test de installatie

• Laat het beweegbare deel langzaam los om de werking van de gasveer te testen.

Extra tips

• Orientatie: Voor sommige toepassingen kan het nodig zijn om de gasveer zo te monteren dat de strakke coils (indien aanwezig) naar beneden gericht zijn. Dit kan helpen bij het verminderen van ongewenste bewegingen en slijtage.
• Bewaar en monteer gasveren met de pistonstang omlaag om de pistonafdichting gesmeerd te houden, tenzij anders aangegeven.
• Gebruik fysieke stops om te voorkomen dat de gasveer overmatig wordt uitgerekt of samengeperst.
• Vermijd externe zijdelingse krachten op de gasveer of de eindbevestigingen.
• Houd de pistonstang schoon van verontreinigingen en vuil.

Voorbeeld: Kastdeur met Down Spring

• Stel dat u een Down Spring gasveer wilt monteren op een kastdeur om automatische sluiting te realiseren.
• Bevestig een einde van de gasveer aan de kastframe en het andere einde aan de deur. Zorg dat de pistonstang naar beneden gericht is wanneer de deur open is.
• Houd de deur vast tijdens het monteren en test de deur door hem open en dicht te doen om te controleren of de gasveer correct werkt.

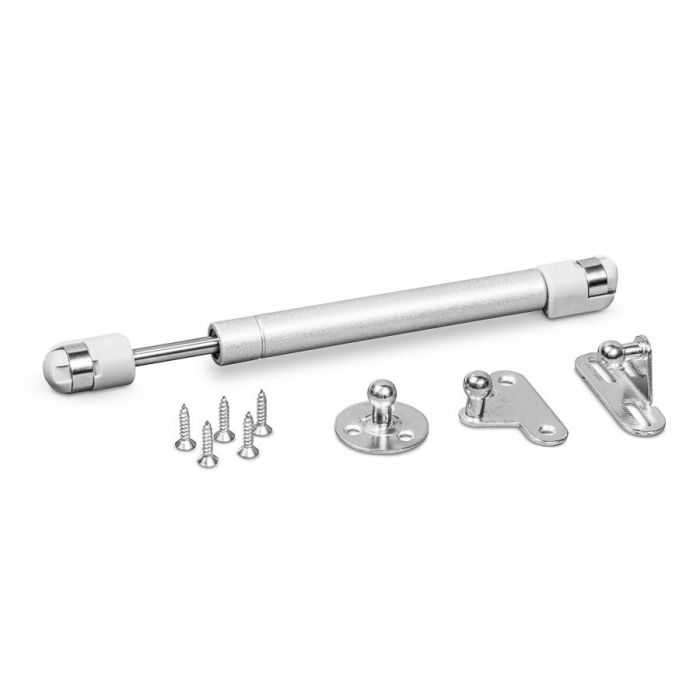

Het volgende is inbegrepen:

- 1 gasdrukveer
- 3 bevestigingshoeken
- Kruiskop schroefjes


Torx schroeven
- Schroeven 3,5 x 12 mm: (15 mm plaat)
- Schroeven 3,5 x 16 mm: (18 mm plaat)
