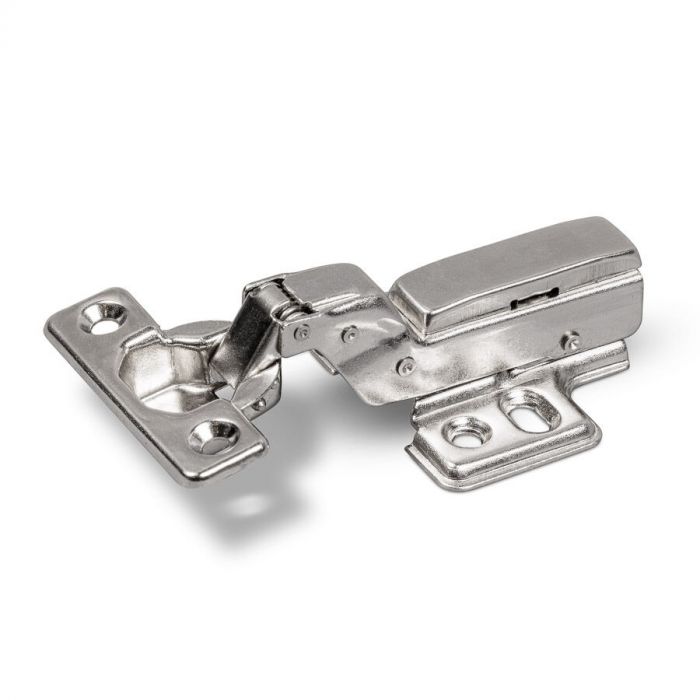

Softclose scharnier binnenliggend 95°

SKU
F317
 2,45
  • Koop 10 voor  2,33 en bespaar 5%
  • Koop 20 voor  2,25 en bespaar 8%
  • Voor 15:00 besteld is vandaag verzonden!
  • Gratis verzendkosten vanaf € 150,-
  • 14 dagen geldteruggarantie
  • 0% BTW voor bedrijven uit België

Binnenliggend Scharnier

Dit softclose scharnier is een goede en goedkope scharnier. Dit is een binnenliggend scharnier met een openingshoek van 95 graden.

Vindt u het lawaai van kastdeuren die dicht vallen ook zo vervelend? Met dit scharnier heeft u door de demping hier geen last meer van. De demping zorgt ervoor dat het scharnier de deur tijdens het sluiten opvangt en zachtjes dicht trekt.

Montage

De potmaat van dit scharnier is 26mm en de boordiepte minimaal 10,5mm. Het scharnier gemakkelijk af te stellen door middel van sleufgaten.

De meeste mensen gebruiken de standaard montageplaat met een waarde D=0. Mocht u wel een montageplaatje nodig hebben dan kunt u hieronder het verband zien tussen het montageplaatje (D), de overligging en de boorafstand (C). Let wel op dat u langere schroeven nodig heeft wanneer u een dikkere montageplaat gebruikt.

Voor een binnenliggende scharnier is de overligging de negatieve waarde van de kier (K). Stel je wilt een kier van 1,5mm, dan is de overlegging -1,5mm. In dit geval is de afstand van het potgat vanaf de rand, C=5mm.

Houdt rekening bij het monteren van de bodemplaat met de dikte van de deur. De afstand L = 37mm + dikte van de deur.

Overligging C=3 C=4 C=5 C=6 C=7
D=0 -2,5 -1,5 -0,5 0,5 1,5



 C: potafstand  3–7mm
 P: boordiepte pot  ≥10,5mm
 X: potdiameter  26mm
 Y: boorafstand  38mm
 L: Lengte  37mm + deurdikte
 B: Afstand gaten bodemplaat  32mm







Doormiddel van de stelschroeven is het mogelijk om de scharnier na het bevestigen nog af te stellen zodat de kastdeur netjes recht hangt.

Meer informatie
EAN code 6017437551573
Verkocht per Stuk
Inclusief bodemplaat Ja
Scharnier type Binnenliggend
Geschikt voor vochtige ruimte Ja
Met excenterschroef Nee
Openingshoek 95°
Standaard Nee
Push to open Nee
Softclose Ja
Voor deurdikte 12-20 mm
Potgat diameter 26 mm
Montage Inboren
Materiaal Staal
Bodemplaat afneembaar? Nee
Schroeven meegeleverd? Nee
